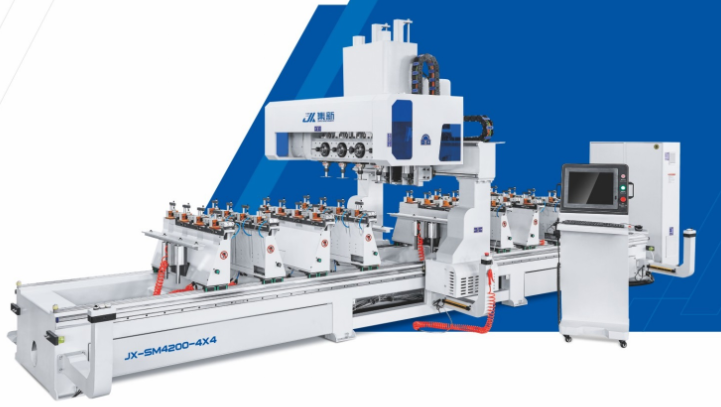

JX-SM4200-4x4
龍門式榫卯加工中心
JX-SM4200-4X4龍門式榫卯加工中心是我們公司針對紅木家具、新中式家具領域的所研發的一款新產品。適應任何角度傾斜面、圓弧面上的榫槽、榫頭等榫卯結構的加工。
集多種榫頭、榫槽加工于一體的多功能數控機床。機床采用旋轉換刀機構，可裝夾4排不同的刀具，每排刀具都具備360度任意角度定位功能。
（1）高質高效：控制系統實現高速插補，加工軌跡間銜接速度高速平穩，加工效率高，加工效果好。
（2）圖形化編程：支持直觀的元素、模塊加工軌跡編程，滿足不同種類、尺寸榫卯加工要求，易學易用，從人工上降低設備的使用成本。
X軸最大行程 | Xaxis max stroke | 4200mm/5200mm |
Y軸最大行程 | Yaxis max stroke | 1000mm |
Z軸最大行程 | Zaxis max stroke | 600mm |
最大加工料寬 | Max. processing material width | 205mm |
主軸軸距 | Spindle wheelbase | 270mm |
X軸最大位移速度 | X-axis Max.displacement speed | 40M/min |
Y軸最大位移速度 | Y-axis Max.displacement speed | 40M/min |
Z軸最大位移速度 | Z-axis Max.displacement speed | 20M/min |
主軸轉速 | Spindle speed | 5.5KW*4/12000r/min 3.7KW*4/18000r/min |
主軸功率 | Spindle power | 5.5KW*4 3.7KW*4 |
主軸夾刀嘴/主軸直徑 | Spindle clamp nozzle/spindle diameter | 5.5KW-ER32/Φ25 3.7KW-ER25 |
5.5kw 主軸刀柄安裝直徑 | Spindle shank mounting | Φ2~20 |
總功率 | Total Power | 44.3KW |
工作氣壓 | Workpiece pressure | 0.8Mpa |
電壓 | Voltage | 380V |
重量 | Weight | 4500Kg |
外形尺寸 | Dimensions | 6500*2100*2600mm |
裝卸尺寸 | Loading and unloading size | 6300*2100*2600mm |
